Ortofotografía aérea
El inicio de la fotografía aérea, ocurrió cuando se llevo una cámara de fotografía en globo y se obtuvo una perspectiva antes reservada para las aves, esta aplicación de una cámara la clasificó como un “sensor remoto aerotransportado” este uso ha evolucionado de manera que a lo largo de la historia se adaptaron aeronaves o se diseñaron algunas específicamente para cumplir misiones de registro aéreo.
La realización de Ortofotografías digitales viene realizándose históricamente desde muchos años atrás principalmente como base de referencia cartográfica a distintas resoluciones espaciales dependiendo de las necesidades para las que sean requeridas. Hasta hace unos años las ortofotos se hacían a partir de imágenes aéreas analógicas digitalizadas a partir de vuelos a distintas escalas, actualmente se realizan a partir de imágenes aéreas digitales para una precisión geométrica equivalente a una cartografía determinada.
Para este propósito se pretende establecer los siguientes objetivos:
- Obtener la cartografía base con la suficiente precisión métrica, conforme a las especificaciones correspondientes.
- Cubrir las necesidades de información para la evaluación de los recursos físicos y medioambientales.
- Permitir la integración de la información en forma digital, en la base de datos, con los formatos propuestos correspondientes
- Lograr que mediante la utilización de nuevas tecnologías, verificadas y normalizadas, se puedan usar metodologías de trabajo que permitan la optimización de los recursos humanos, materiales y económicos.
Las ortofotografías han de tener una serie de características:
- Sistema Geodésico de Referencia en la Península: Todo el trabajo se realizará en ETRS89 (en huso 30 extendido), establecido como reglamentario por el Real Decreto 1071/2007 de 27 de julio, por el que se regula el sistema geodésico de referencia en España.
- Origen de altitudes: Nivel medio del mar en el mareógrafo de Alicante.
- Transformaciones de altitudes elipsoidales a ortométricas:. Se realizarán utilizando el modelo de geoide que suministra el Instituto Geográfico Nacional.
- Proyección cartográfica: El sistema de representación plana es el oficial: la proyección conforme Universal Transversa de Mercator (UTM) establecida como reglamentaria en el Real Decreto 1071/2007.
-
- Huso UTM a emplear: Todas las hojas se realizarán en huso 30.
- Distribución de hojas: La distribución empleada será la correspondiente al MTA10. El corte de hojas se obtendrá aplicando con un rebase de 100 metros con respecto a las cuatro esquinas teóricas, redondeadas a múltiplos de 10 m. En cualquier caso, la dirección técnica facilitará un listado de coordenadas con la delimitación del corte de cada hoja (en el sistema de referencia establecido para el proyecto).
- En una primera fase se realizan técnicas de orientación automática de fotogramas y de aerotriangulación por ajuste de haces con autocalibración a partir de los puntos de apoyo y de las observaciones efectuadas en las imágenes aéreas con estaciones fotogramétricas digitales. Esta aerotriangulación da como resultado la orientación externa de todos los fotogramas. Se partirá de una red de puntos de apoyo de proyectos fotogramétricos actuales, y que está conformada fundamentalmente por puntos de apoyo para los procesos de generación de Ortofoto de Andalucía a nivel regional.
- Seguidamente se calcula el Modelo digital de Elevaciones (MDE); se necesita disponer de un modelo digital lo suficientemente correcto para ortorectificar el vuelo dentro de unas prescripciones geométricas. Se toma como base del mismo la restitución de las líneas de ruptura (vaguadas, divisorias, carreteras) y la generación de la malla de interpolación a partir de técnicas de correlación de puntos homólogos.
- A partir de los fotogramas correctamente orientados y del modelo digital del terreno generado y depurado, se lleva a cabo el proceso de ortorectificación de los fotogramas y de generación de mosaico de ortofotos con el correspondiente ajuste radiométrico para uniformizar el aspecto visual del producto, tanto en el interior de un bloque fotogramétrico como entre bloques contiguos. De esta forma se consiguió un mosaico continuo tanto geométrica como radiométricamente. Así se obtiene una resolución espacial para la ortofotografía y resolución radiométrica de n bits en los distintos canales (256 niveles por cada canal de color).

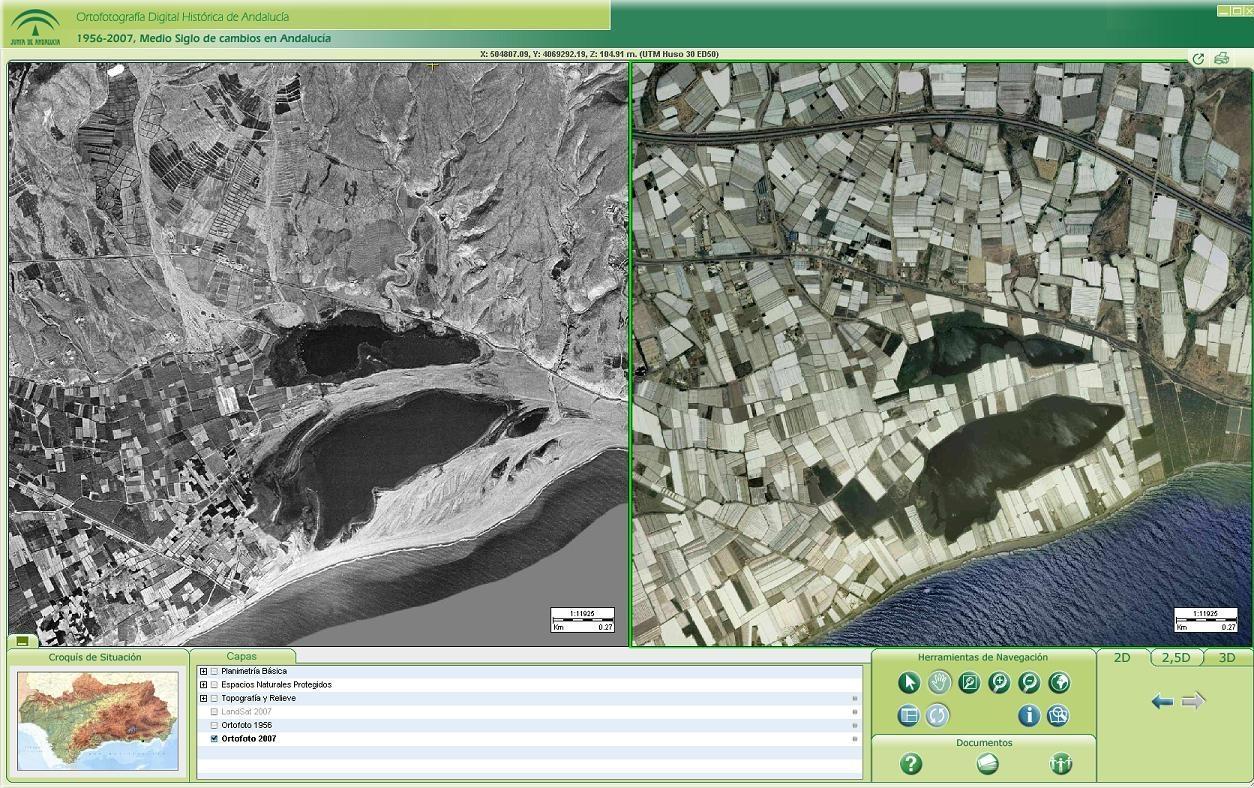

Ortofotografía Digital Histórica de Andalucía 1956-2007: Medio siglo de cambios en Andalucía (pulse para ampliar)
La Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible tiene un gran interés en la obtención y mantenimiento de bases de datos fiables y consistentes en los diferentes ámbitos temáticos que competencialmente le corresponden. Entre estas bases de datos destacan las correspondientes a Cartografía de Usos y Coberturas Vegetales del Suelo que se integran en los diferentes Subsistemas de la Red de Información Ambiental (REDIAM) para satisfacer las necesidades de gestión propias de la Consejería y las demandas de información de los ciudadanos.
Para dotar de información multitemporal a estas bases de datos es necesario partir de la información histórica disponible, concretamente de los vuelos fotogramétricos históricos realizados en diferentes años sobre el territorio nacional, para los que la Consejería viene realizando su ortorectificación en lo que corresponde al territorio andaluz.
- Ortofotografía Histórica de 1956.- El Vuelo Americano de 1956 fue realizado sobre todo el territorio Nacional a escala aproximada 1:33.000. La Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible abordó el proceso de ortorectificación en el ámbito de Andalucía a partir de unos 8.000 fotogramas escaneados en el marco de colaboración de ésta con el Centro Fotográfico y Cartográfico del Ejército del Aire (Ministerio de Defensa). Las imágenes de ortofoto resultantes son en B/N con 1m. de resolución.
- Ortofotografía Histórica de 1977-83.- El Vuelo Fotogramétrico Interministerial se realizó de todo el territorio nacional entre 1977-83 a escala 1:18.000 en B/N. En Andalucía la producción de la Ortofoto se ha realizado a partir de unos 27.000 fotogramas escaneados. Las imágenes de ortofoto resultantes son en B/N con 0´5m. de resolución.
- Ortofotografía Histórica de 1984-85.- El Vuelo Fotogramétrico Nacional se realizó entre 1984-85 a escala 1:30.000 en B/N. En Andalucía, la Ortofoto se ha producido a partir de unos 9.000 fotogramas escaneados. Las imágenes de ortofoto resultantes son en B/N con 1m. de resolución.
La obtención de los fotogramas analógicos de los vuelos históricos de 1977-83 y 1984-85 se ha realizado en el marco de colaboración de la Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible con el Centro Nacional de Información Geográfica (Ministerio de Fomento) y con el Ministerio de Medio Ambiente, Medio Rural y Marino.
Desde el año 2001 la Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible viene colaborando con otras consejerías de la Junta de Andalucía en el desarrollo de un programa de generación de ortofotografías (y conjunto de productos previos) a nivel regional cuyo objeto es obtener Bases de Referencia Territorial y productos cartográficos para satisfacer las necesidades de las Administraciones Públicas.
Fruto de este acuerdo puede destacarse la Ortofotografía Digital de Andalucía a partir de Vuelo B/N a escala 1:20.000 de 2001-02 que precedió a la producción de Ortofotos por cuadrantes desarrollados en años posteriores 2004-07. Los productos resultantes de este Programa de Colaboración Regional se han integrado directamente en el Plan Nacional de Ortofotografía Aérea (PNOA).
Actualmente, para satisfacer las necesidades de gestión propias de la Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible, la REDIAM lleva a cabo la integración de las ortofografías de Andalucía generadas en el Catálogo de Datos y Servicios Ambientales.
- Mapas topográficos.
- Estudios de distribución espacial detallados en zonas urbanas.
- Análisis de redes urbanas.
- Control de calidad de cartografía vectorial.
- Obras civiles.
- Sistemas de Información Geográfica.
- Actualización de cartografía temática
- Cuencas hidrográficas.
- Agrología.
- Estudios Geográficos.
- Mapas de ruta.
- Planeación territorial.
- Planeación y gestión municipal.
- Turismo.
- Uso y cobertura vegetal.
- Arqueología.
- Estudios agroforestales.
- Hidrología.
- Inundaciones.
- Visualización del paisaje.
- Recreación.
- Zonas homogéneas.
