II.1.1Aerogeneradores
Unaerogeneradorconstade lossiguientescomponentes:
Rotor.
El conjuntodepalasybuje sedenomina rotor. Su funciónes
transformar laenergíacinéticadelvientoenenergíamecánica.Está
hechodepoliestero
epoxi
reforzadoconfibradevidrioodecarbono.
Palasoaspas.
Suobjetivoesmaximizar laobtencióndeenergía,me-
dianteundiseñoaerodinámicoyresistiendocargasextremas,a lavez
quesiendo ligerasyeconómicas.Porellosonmuysimilaresaldiseño
deperfilde lasalasdeunaviónyempleancomomaterialcompuestos
depoliester o
epoxi
reforzado confibra de vidrio. Sunúmero es va-
riable, aunquegeneralmente son tres, tantofijas comomóviles. En
esteúltimo caso tienenun sistemadeorientaciónque, graciasa los
datos recogidospor los sensores, coloca siempreel rotordemanera
perpendicularalviento.
Buje.
Une laspalasal ejeprincipal (ejedebajavelocidad), transmi-
tiéndolesugirorotacional.
Góndola.
Estructuradeacero forjadoconcerramientodefibradevi-
drioquecontiene losdispositivosque transforman laenergíamecá-
nicadel rotorenenergíaeléctrica.
Cajamultiplicadora.
El eje de baja velocidadmueve un sistema de
discos (multiplicador) que consigue incrementar las bajas revolu-
ciones del rotor a las de altadel ejede alta velocidad yque a su vez
conecta lacajamultiplicadoraalgenerador.
Generador.
Convierte laenergíademecánicaaeléctrica,energíaque
finalmente será ingresada a la red eléctrica una vez pasada por un
transformador.Estádotadodeunaunidadderefrigeración.
Sensores
.
Externosa lagóndola(anemómetro,veleta,etc.),propor-
cionan informaciónsobreel ambienteexternoal sistemadecontrol
del aerogenerador, quevigilapor acceso remotoel sistemade refri-
geraciónyel freno.

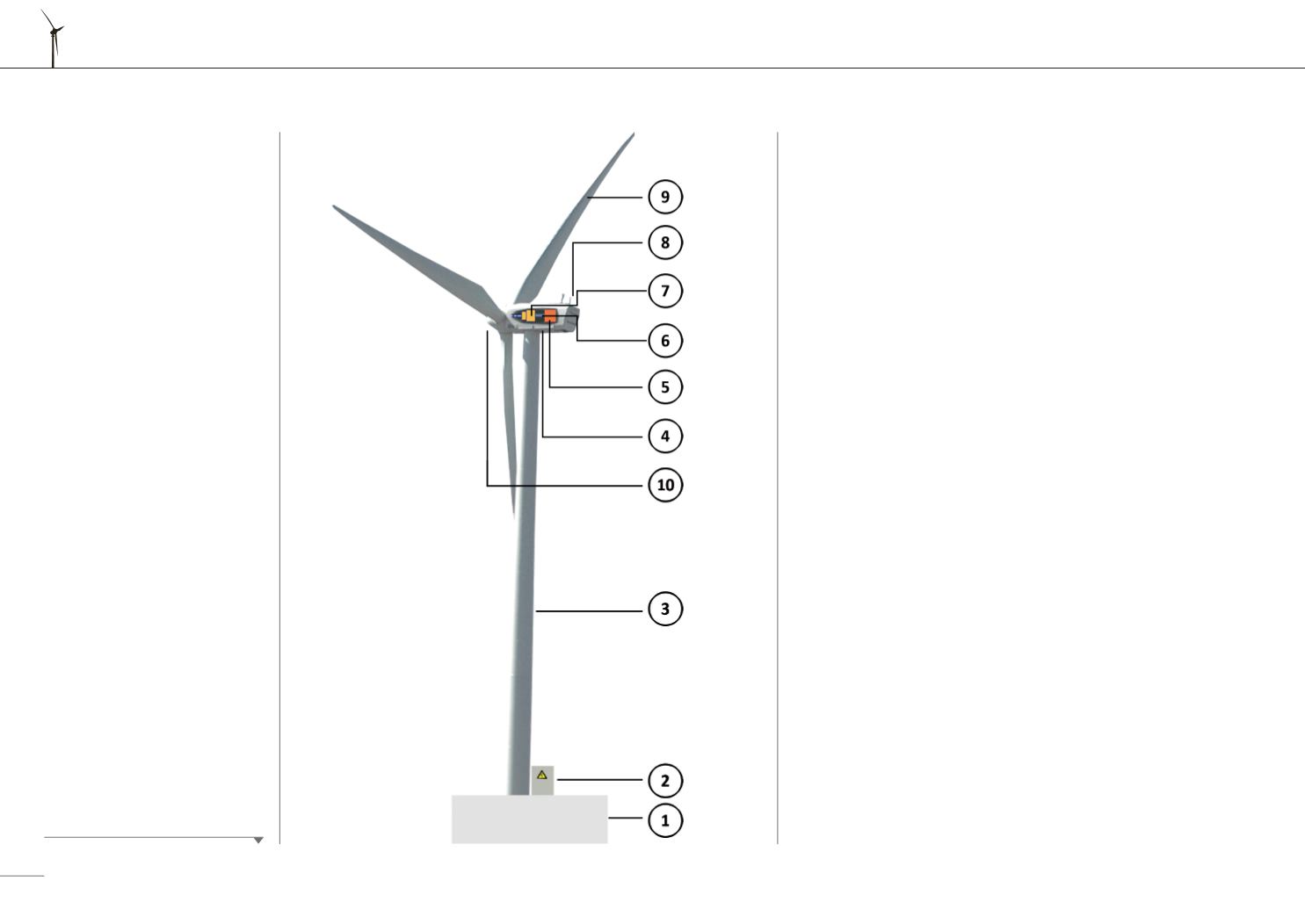

Componentesdeunaerogenerador
1-Cimentaciones
2-Transformador (interior)
3-Torre
4-Góndola
5-Generador
6-Ejeprincipal
7-Multiplicador
8-Sensores
9-Palasoaspas
10-Buje
Autor: J.NegrínOrmaetxea
